Wymiarowanie specjalistycznym ramieniem pomiarowym – z obrazem 3D

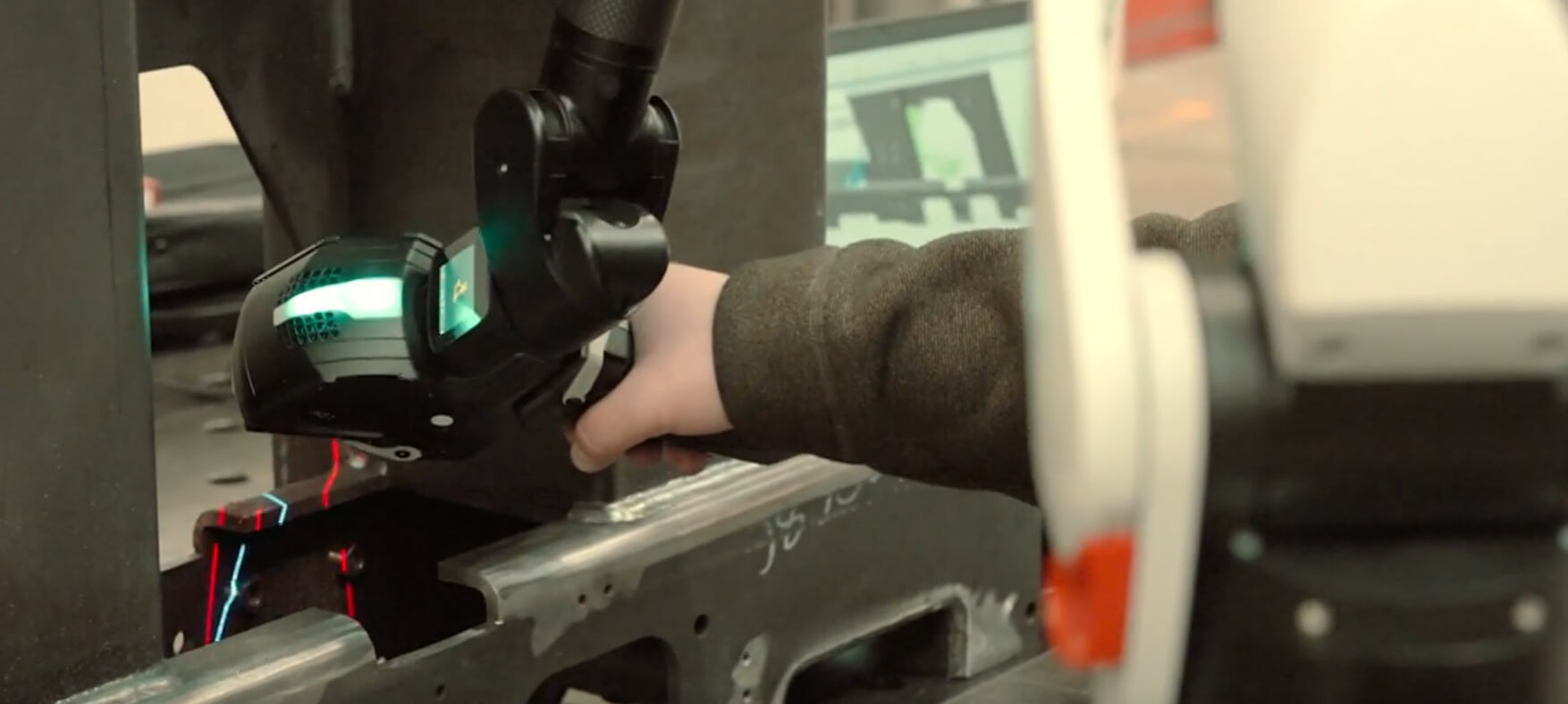

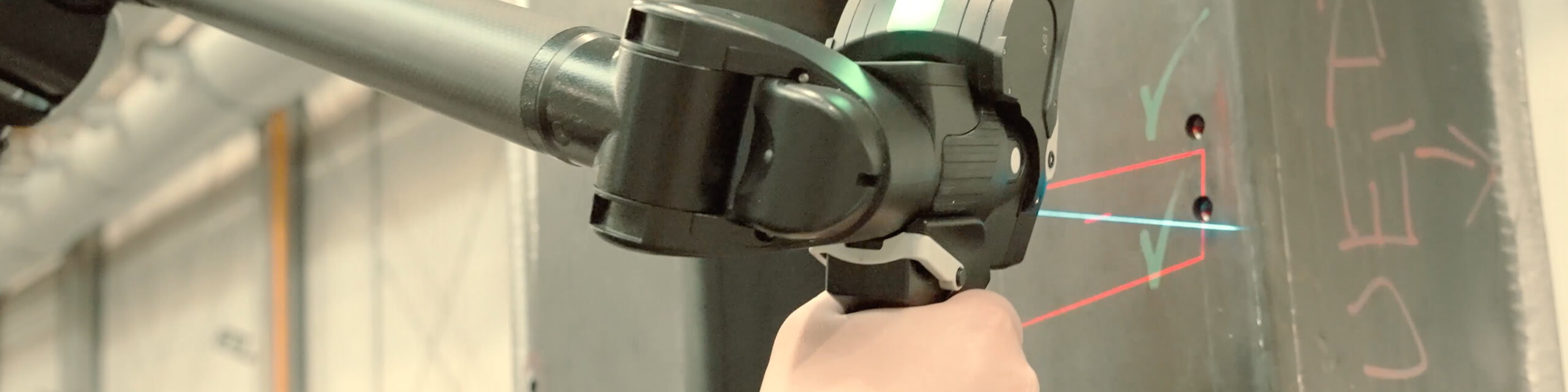

Realizujemy precyzyjne pomiary elementów i konstrukcji za pomocą przenośnego, 7-osiowego ramienia pomiarowego wyposażonego w skaner laserowy AS1.
Mobilność całego zestawu pozwala wykonywać pomiary bezpośrednio u klienta. Zastosowana technologia zapewnia dokładność pomiaru punktowego do 0,006 mm oraz umożliwia uzyskanie przestrzennego obrazu badanego elementu.
W ramach wymiarowania specjalistycznego wykonywane są między innymi
pomiary wymiarów i geometrii elementów
bezstykowe skanowanie powierzchni
tworzenie przestrzennego obrazu 3D
kontrola kształtu i wzajemnego położenia powierzchni
weryfikacja zgodności elementu z dokumentacją
pomiary elementów o długości przekraczającej 2500 mm
Gdzie znajduje zastosowanie wymiarowanie 3D
Wymiarowanie przy użyciu ramienia pomiarowego sprawdza się wszędzie tam, gdzie istotna jest wysoka dokładność, szybka realizacja pomiaru oraz możliwość szczegółowego odwzorowania nawet bardziej złożonych kształtów.
Usługa sprawdza się między innymi przy pomiarach
elementów konstrukcji stalowych
części maszyn i urządzeń
detali produkcyjnych i prototypów
elementów o nieregularnych kształtach
większych komponentów przemysłowych
części wymagających dokładnej kontroli wymiarowej
Parametry techniczne ramienia Absolute 83257
Certyfikowany zasięg pomiarowy: 2500 mm
Maksymalny zasięg pomiarowy: 2900 mm
Ilość osi: 6
Typ enkoderów: Absolutne ( prod. Leica)
E UNI* (niepewność przestrzenna pomiaru stykowego): 0.048 mm
P SIZE*: 0.023 mm
L DIA*: 0.060 mm
P FORM*: 0.043 mm
Waga: 9.1 kg
Sonda laserowa: AS1
Dokładność systemu skanowania (ramię + skaner AS1): 0.068 mm
Klasa szczelności: IP 54
Systemy monitorowania stanu ramienia: Wbudowany czujnik przeciążeń grawitacyjnych, czujnik temperatury enkoderów
Parametry techniczne głowicy laserowej AS1
Kolor wiązki lasera pomiarowego: Niebieski
Robocza odległość od skanowanego przedmiotu: 165 ± 50 mm
Maksymalna liczba punktów /sek.: 1 200 000
Minimalna odległość punktu od punktu w linii: 0.030 mm
Szerokość linii (maksymalna): 170 mm
Probing Form Error (2σ): 0.026 mm
Waga: 420 g
Częstotliwość odświeżania (bez konieczności zawężania szerokości wiązki): 300 Hz
Wsparcie dla skanowania bardzo błyszczących i częściowo przeźroczystych powierzchni: TAK (technologia SHINE)
Klasa szczelności: IP54
Atuty usługi w SPAWSTAL
-
dokładność pomiaru punktowego do 0,006 mm
-
przenośny i mobilny zestaw pomiarowy
-
zasięg ramienia do 2500 mm
-
możliwość pomiaru dłuższych elementów
-
szybkie pozyskiwanie przestrzennego obrazu 3D
-
precyzyjne odwzorowanie złożonych powierzchni i kształtów
